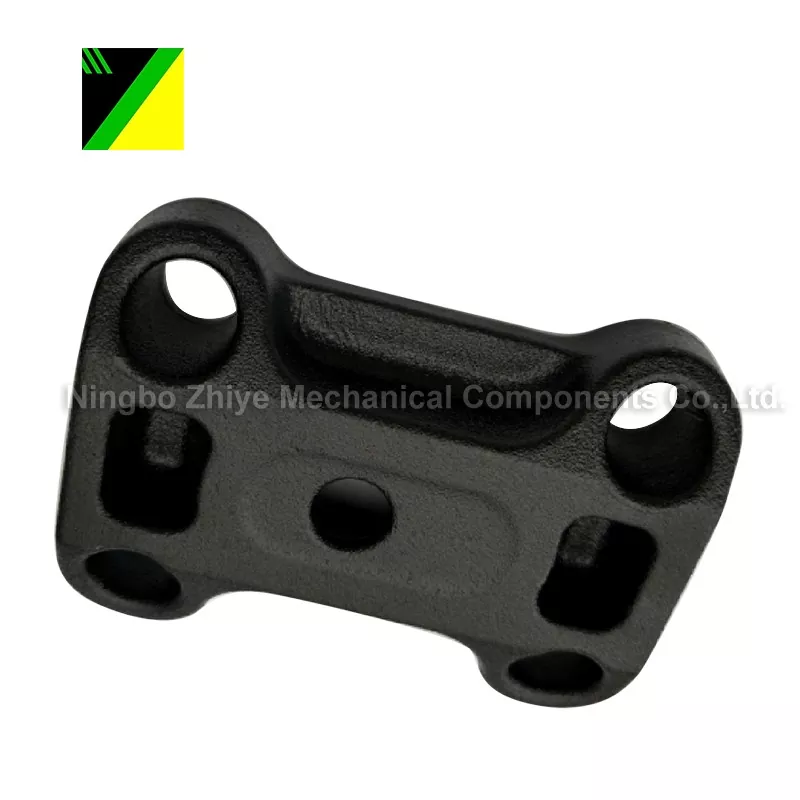

Sfero Döküm Kayıp Köpük

Hassas Döküm Plakası Alt

Malzeme: 70-50-05

Süreç: Kayıp köpük dökümü

Brüt ağırlık: 4.825 kg

Köpük kalıplama

Uygulama alanı: İnşaat makineleri

Yüzey işleme: Pas önleyici sıvı, siyah toz boya

Ürün ısıl işlem gerektirir

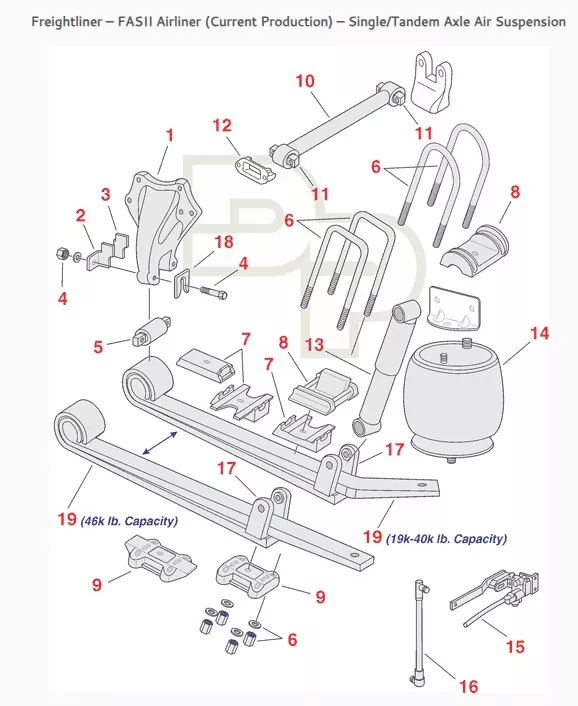

Ürünün spesifik uygulama yeri (bkz. parçalanmış görünüm 9):

(Yük kamyonu süspansiyon sistemi)

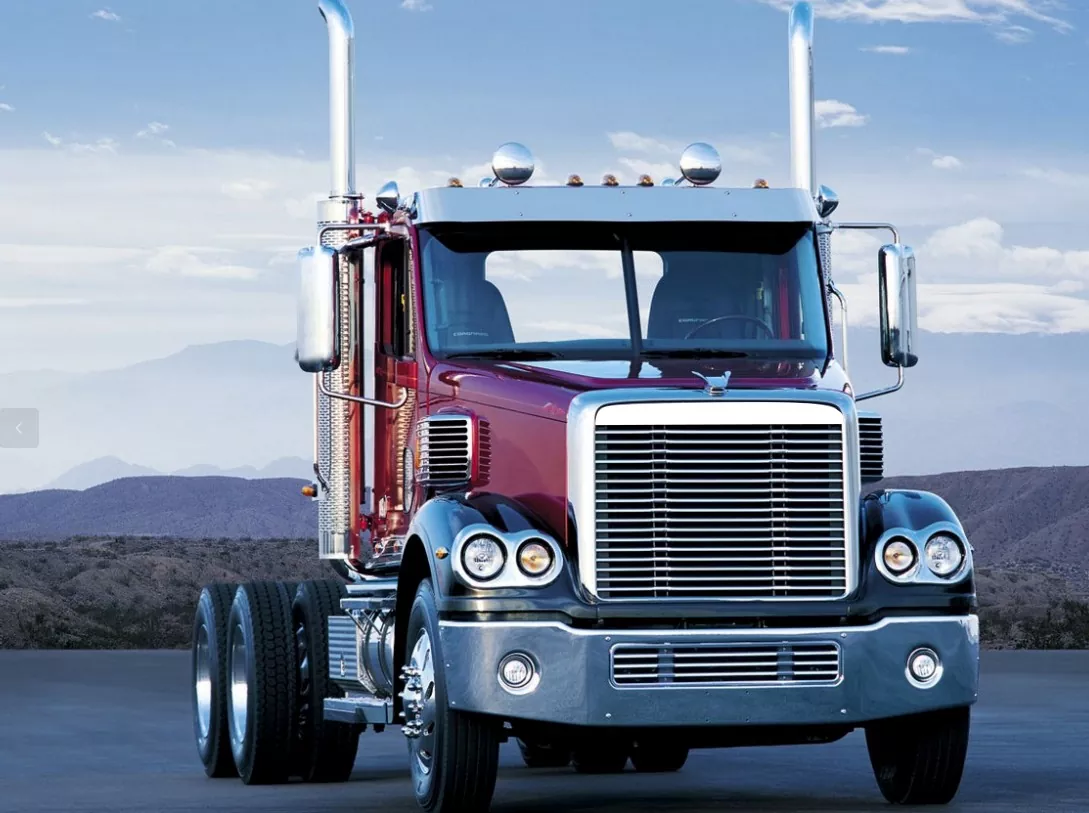

Ürün uygulaması: Kamyonlar

Buharlaşmalı model dökümün (aynı zamanda tam kalıp dökümü veya kayıp köpük dökümü olarak da bilinir) uygulamaları şunları içerir:

I. Uygulanabilir Döküm Malzemeleri

Kayıp köpük döküm, hemen hemen tüm metal dökümleri kapsayan çeşitli malzemelerle geniş bir uyumluluğa sahiptir ve özellikle aşağıdaki malzemeler için uygundur:

1. Dökme Demir

Bu, gri dökme demir, sünek demir ve dövülebilir dökme demir dahil olmak üzere en yaygın kullanılan malzeme türüdür.

Avantajları: Dökme demirin döküm sıcaklığı (yaklaşık 1300-1450°C), köpük modelinin (EPS, STMMA, vb.) buharlaşma sıcaklığıyla oldukça uyumludur, bu da buharlaşma ürünlerinin kolayca çıkarılmasına ve gözeneklilik ve cüruf kalıntıları gibi kusurların azaltılmasına olanak tanır.  Ayrıca, dökme demir parçalar sıklıkla karmaşık iç boşluklar gerektirir (valf gövdeleri ve pompa gövdeleri gibi) ve kayıp köpük döküm işleminin net şekle yakın şekillendirme kapasitesi, daha sonraki işlemeyi azaltır.

Tipik ürünler: Otomotiv motor blokları, silindir kafaları, egzoz manifoldları, takım tezgahı yatakları ve boru valfleri.

2. Dökme Çelik Kategorisi

Orta ve düşük karbonlu çelik ve düşük alaşımlı çelik dökümlere uygundur; Yüksek karbonlu çelikler ve yüksek alaşımlı çelikler için dikkatli proses kontrolü gereklidir.

Dikkat edilmesi gereken noktalar: Çelik döküm, köpüğün aşırı termal ayrışmasına ve büyük miktarda karbon siyahının oluşmasına kolayca yol açabilen yüksek dökme sıcaklıkları (yaklaşık 1500-1650°C) içerir.  Bu nedenle, karbon zenginleştirme kusurlarını önlemek için kaplamanın ve geçit sisteminin geçirgenliğini optimize etmek (negatif basınçlı ekstraksiyon kullanmak gibi) gereklidir.

Tipik ürünler: İnşaat makineleri için karşı ağırlıklar, rüzgar enerjisi flanşları, madencilik makineleri için aşınmaya dayanıklı parçalar.

II. Uygulanabilir Döküm Yapıları ve Boyutları

1. Uygulanabilir Döküm Yapıları

Karmaşık iç boşluk/kanal dökümleri: Kum maça gerekmez (çekirdeğin çıkarılmasını gerektiren geleneksel kum dökümünün aksine) ve döküm, karmaşık yağ geçişlerine sahip motor silindir blokları, çok boşluklu valf gövdeleri ve düzensiz şekilli boru bağlantı parçaları gibi bir köpük modeli kullanılarak doğrudan oluşturulabilir.

Düzensiz/asimetrik yapılı dökümler: Geleneksel kum dökümü kalıp yanlış hizalamasına ve ayrım çizgileri nedeniyle parlamaya eğilimlidir. Kayıp köpük dökümünde ayırma hatları bulunmadığından rüzgar türbini göbekleri ve otomotiv arka aks muhafazaları gibi şekil doğruluğu sağlanır.

Temel olarak küçük ve orta boyutlu parçalar: Tipik olarak 0,1-50 kg ağırlığında (örn. motor uç kapakları, valf parçaları), CT7-CT9 derecelerine ulaşan boyutsal doğruluk ve Ra6,3-12,5μm yüzey pürüzlülüğü ile sonraki işlemeyi azaltır (işleme payı, geleneksel kum dökümü için 3-5 mm'ye kıyasla 1-3 mm'ye düşürülebilir).

Büyük parçalara uyarlanabilirlik: 100-500 kg ağırlığında büyük parçalar üretebilir (örneğin takım tezgahı yatakları, mühendislik makine tabanları), ancak daha büyük kum kutuları, daha güçlü negatif basınç sistemleri ve daha stabil köpük kalıplama işlemleri gerektirir (köpük deformasyonunu önlemek için); köpüğün montajının zorluğu ve dökme sırasında buharlaşan ürünlerin boşaltılmasının zorluğu nedeniyle çok büyük parçalar (>500kg) daha az yaygındır.

III. Ana Uygulama Endüstrileri

Yukarıda belirtilen malzeme ve yapısal uygunluğa bağlı olarak kayıp köpük dökümüne yönelik temel uygulama endüstrileri şunları içerir:

Otomotiv ve Parça Sanayi

Bu, esas olarak motor blokları, silindir kafaları, egzoz manifoldları, vites kutusu muhafazaları, arka aks muhafazaları, fren kampanaları vb. üreten en büyük orana karşılık gelir (yaklaşık %40 - %50). Özellikle hafif ve yüksek hassasiyetli otomotiv bileşenlerinin taleplerini karşılayan, sünek demir ve alüminyum alaşımlarından yapılmış karmaşık parçalar için uygundur.

İnşaat Makineleri Sektörü

Bu, çoğunlukla dökme demirden veya düşük alaşımlı çelikten yapılmış karşı ağırlıkların, palet plakalarının, hidrolik valf gövdelerinin, pompa gövdelerinin vb. üretimini içerir.  Bu parçalar genellikle karmaşık iç boşluklara sahiptir ve kayıp köpük dökümü, üretim sürecini basitleştirerek (kum maçası gerekmez) maliyetleri azaltır.

Genel Makina Sanayi

Buna, garantili döküm gücü ve sızdırmazlık performansı gerektiren takım tezgahı yatakları, pompa ve valf bağlantı parçaları, kompresör parçaları vb. dahildir. Kayıp köpük dökümün kum maça içermeme özelliği, kum maçaların neden olduğu gözenekler ve kum kalıntıları gibi kusurları azaltır.

Demiryolu Taşımacılığı ve Rüzgar Enerjisi Endüstrileri

Bu, yüksek hızlı trenler/metrolar için boji parçalarının (alüminyum alaşımlı veya dökme çelik) ve rüzgar türbini göbeklerinin (sünek demir) üretimini içermektedir. Bunlar, kararlı mekanik özelliklere sahip, büyük boyutlu, yüksek hassasiyetli dökümler gerektirir. Kayıp köpük dökümü, negatif basınç kontrolü yoluyla döküm yoğunluğunu artırabilir.

Neden bizi seçmelisiniz?

● Tek elden hizmetimizle şirketimiz döküm, işleme ve yüzey işleme süreçlerini entegre ederek tedarik zinciri parçalanmasını ortadan kaldırabilir.

● Acil siparişler için esnek üretim planlaması

● Profesyonel teknik ekibimiz karmaşık dökümleri gerçekleştirebilir ve sağlayabilir.

● Kaliteyi ön planda tutan, yüksek kaliteli ürünler sunan bir tedarikçi.

Soru-Cevap:

S: Fabrikanızdan nasıl teklif alabilirim?

C: Size doğru bir fiyat teklifi verebilmek için tasarımınızın 3D CAD katı modeline ihtiyacımız var.

S: Çizimlerin hangi formatları kabul edilebilir?

C: Aşağıdaki dosya formatlarını kabul ediyoruz:

- Yerel SolidWorks (.sldprt) veya ProE (.prt) dosyaları

- IGES (.igs), STEP (.stp) veya Parasolid (x_t ) formatlarında dışa aktarılan katı 3D CAD modelleri.

Yüksek kaliteli bir 3D CAD modeli sağlayarak özel fiyatlandırma sunabiliriz.

S: Numunelere dayalı ürünler üretebilir misiniz?

C: Evet, müşteriler tarafından sağlanan gerçek örnekleri inceleyerek ve çizerek örnekler geliştirebiliriz.

S: Teslimattan önce tüm malları test ediyor musunuz?

C: Kesinlikle! Güvenilir parçalar aldığınızdan emin olmak için tüm ürünler sevkiyattan önce %100 kontrol edilir.

S: Teslimattan önce ürünleri kontrol edebilir miyim?

C: Evet. Fabrikamızı kendiniz ziyaret edebilir veya iş arkadaşınızın gelmesini isteyebilirsiniz veya teslimattan önce incelemeyi yapması için üçüncü taraf bir denetim şirketine güvenebilirsiniz.
